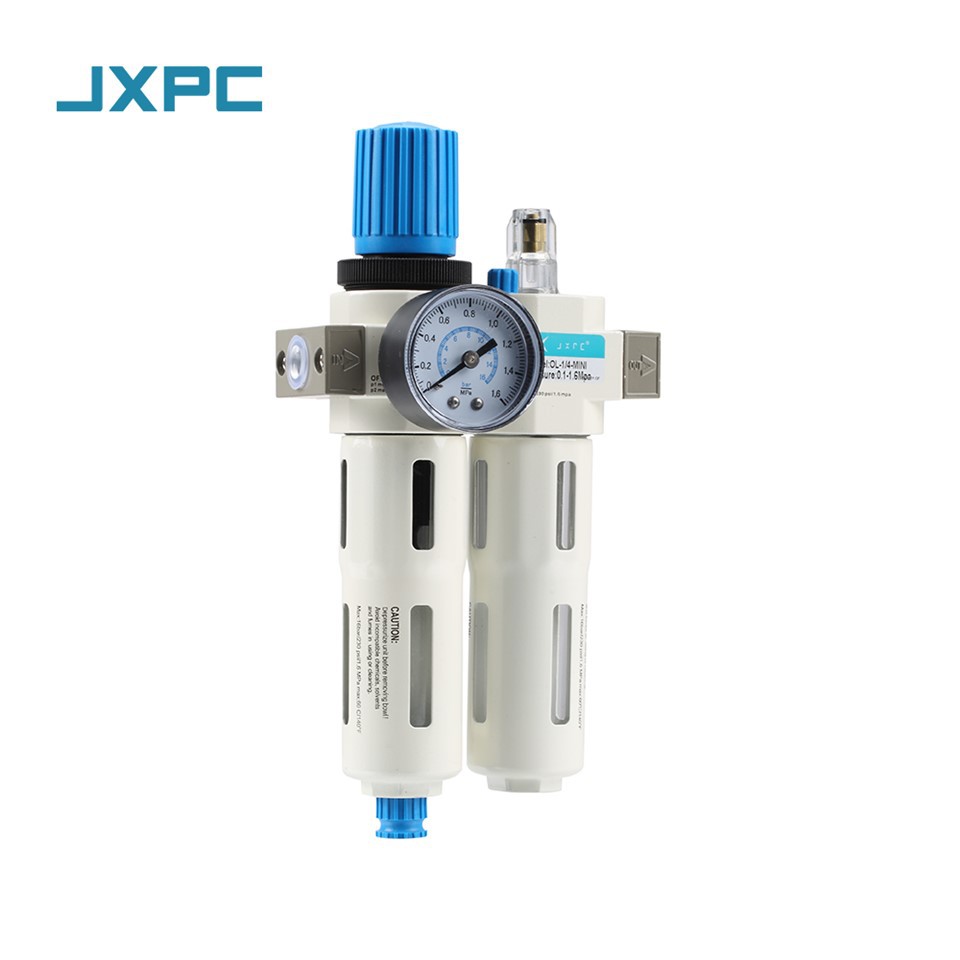

Јо серија ФРЛ (регулатор филтера и мазива) Увод
1. Увод производа
ЈО серија ФРЛ (регулатор филтера и мазива) је пнеуматска контролна компонента која интегрише филтрацију, смањење притиска и функција подмазивања. Широко се користи у пнеуматским системима за пречишћавање компримованог ваздуха, стабилизовати излазни притисак и давати подмазивање пнеуматских компоненти. Ова серија нуди компактни дизајн и поуздане перформансе, са различитим спецификацијама и конфигурацијама за задовољење потреба различитих индустријских апликација.
Јој серија је укључује различите комбинације, као што су:
ФРЛ (филтер + регулатор + мазива): Комплетна Триплек јединица
ФР (филтер + регулатор): комбинација филтра и смањења притиска
Појединачни модули функција: само филтрирајте (Ф), само регулатор притиска само (Р) и само мазива (Л)
2 Принцип рада
Филтерска јединица: Компримовани ваздух први пут пролази кроз филтер да бисте уклонили влагу, уљну маглу и чврсте честице (стандардна тачност 40 уМ, са опционим 5 μм или 25 μм).
Јединица за смањење притиска: пречишћени ваздух улази у вентил за смањење притиска, где пролеће - дијафрагмски механизам регулише излазни притисак како би се осигурало да притисак система остане стабилан на постављеној вредности.
Јединица за подмазивање (ако је опремљена): Када ваздух пролази кроз мазиво, он носи количину уљне магле, која подмазује пнеуматске компоненте (као што су цилиндри и вентили), продужавајући свој радни век.
3. Карактеристике производа
Компактан дизајн: Компактна структура штеди простор инсталације.
Високи радни притисак: максимални радни притисак достиже 16 бара (232 пси).
Распон подешавања широког притиска: 0,5-12 бара (5-175 ПСИ).
Доступне су различите величине филтера: Стандард 40 уМ, са опционим 5 уМ и 25 уМ.
Различите величине порта: доступно у 1/8 ", 1/4", 3/8 ", 1/2", 3/4 "и 1" величине.
Различите опције одвода: стандардни полу - аутоматско диференцијални одвод притиска, са опционим аутоматским одвод (а) и ручни одвод (м).
Различити опције манофона под на располагању са 16 бара, 10 бара, или 7 бара.
4. Предности примене
Побољшати поузданост система: ефективно филтрира нечистоће, стабилизује притисак и смањује пнеуматске компонентне неуспехе.
Прошире век опрема: подмазивање смањује хабање и погодно је за високе - брзине пнеуматских система -.
Флексибилна конфигурација: Функционалне комбинације и спецификације могу се одабрати на основу стварних потреба.
Једноставна инсталација и одржавање: Модуларни дизајн омогућава различите методе дренаже и поједностављено одржавање.
5. Применљиве апликације
Џ серија ФРЛ се широко користи у следећим областима:
Индустријска опрема за аутоматизацију
Пнеуматски преносни системи
Машине за паковање
Опрема за прераду хране (обратите пажњу на компатибилност мазива)
Аутомобилска производња и монтажне линије
Електронска и полуводичка опрема
6 Упутство за инсталацију
Изаберите одговарајуће спецификације (величина порта, функционална комбинација) на основу захтева за ваздушним путем.
Осигурајте да су цевоводично чисте пре уградње да спрече нечистоће да уђу у систем.
Повежите улаз (у) и утичницу (напоље) правилно у складу са правцем протока ваздуха.
Менометар притиска треба да буде постављен на излазној страни вентила за смањење притиска за лако посматрање.
Мазива мора бити испуњен наведеном типом мазива (ако је инсталиран).
Излаз од одвода требао би се суочити са сигурним смером да не би дошло до прскања.
7. упутства
Подешавање притиска: Окрените дугме за подешавање у смеру казаљке на сату да бисте повећали притисак, у смеру супротном од казаљке на сату да бисте смањили притисак.
Одржавање филтера: Редовно проверите филтер за акумулацију воде и исушите акумулирану воду кроз одвод вентил.
Подешавање подмазивања: Подесите брзину протока уља помоћу прозора Дрип на мазива (углавном се препоручује капи 5-10 минута).
Мониторинг маноградања: Осигурати да је излазни притисак у оквиру постављене распона како би се избегла рад прекомерне притиска.
Захтеви за заштиту животне средине: Радни температурни температури -5 степен до 60 степени; Потребна је заштита од смрзавања.
За посебне захтеве (као што су виши - прецизна филтрација или посебне навојене везе), одаберите одговарајући модел на основу кодекса за наручивање.
|

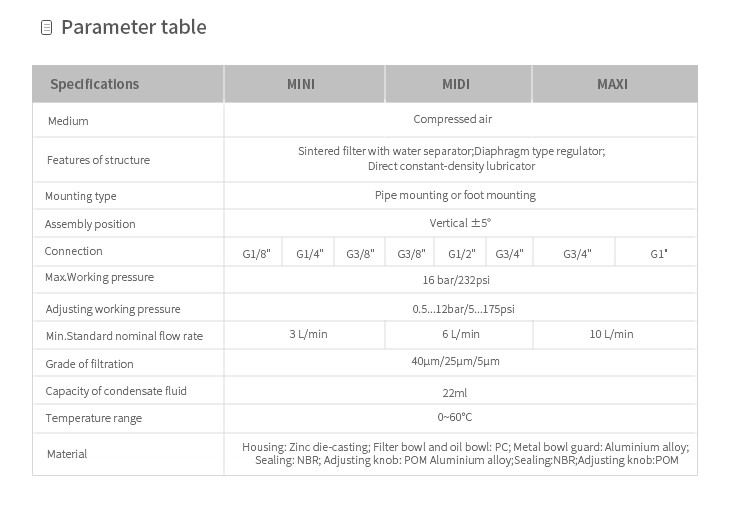

Фрлс |
Мини |
Мид |
Маки |
|||||
|
Средњи |
Компримовани ваздух |
|||||||
|
Карактеристике структуре |
Синтеров филтер са сепаратором воде; Регулатор дијафрагме; Директно константно - мазивости густине |
|||||||
|
Тип монтаже |
Монтажа цеви или монтажа стопала |
|||||||
|
Положај монтаже |
Вертикално ± 5 степени |
|||||||
|
Прикључак |
G1/8" |
G1/4" |
G3/8" |
G3/8" |
G1/2" |
G3/4" |
G3/4" |
G1" |
|
Макс. Радник притиска |
16 Бар / 232Пси |
|||||||
|
Подешавање радног притиска |
0.5 ... 12бар / 5 ... 175пси |
|||||||
|
Мин.Стандард Номинални проток |
3 л / мин |
6 л / мин |
10 л / мин |
|||||
|
Степен филтрације |
40μm/25μm/5μm |
|||||||
|
Капацитет течности кондензата |
22мл |
|||||||
|
Температурни опсег |
0 ~ 60 степени |
|||||||
|
Материјал |
Кућиште: Цинк умри - ливење; Посуда за филтрирање и посуда за уље: ПЦ; Гарда металне посуде: алуминијумска легура; Заптивање: НБР; Подешавање дугмета: Пом |
|||||||
