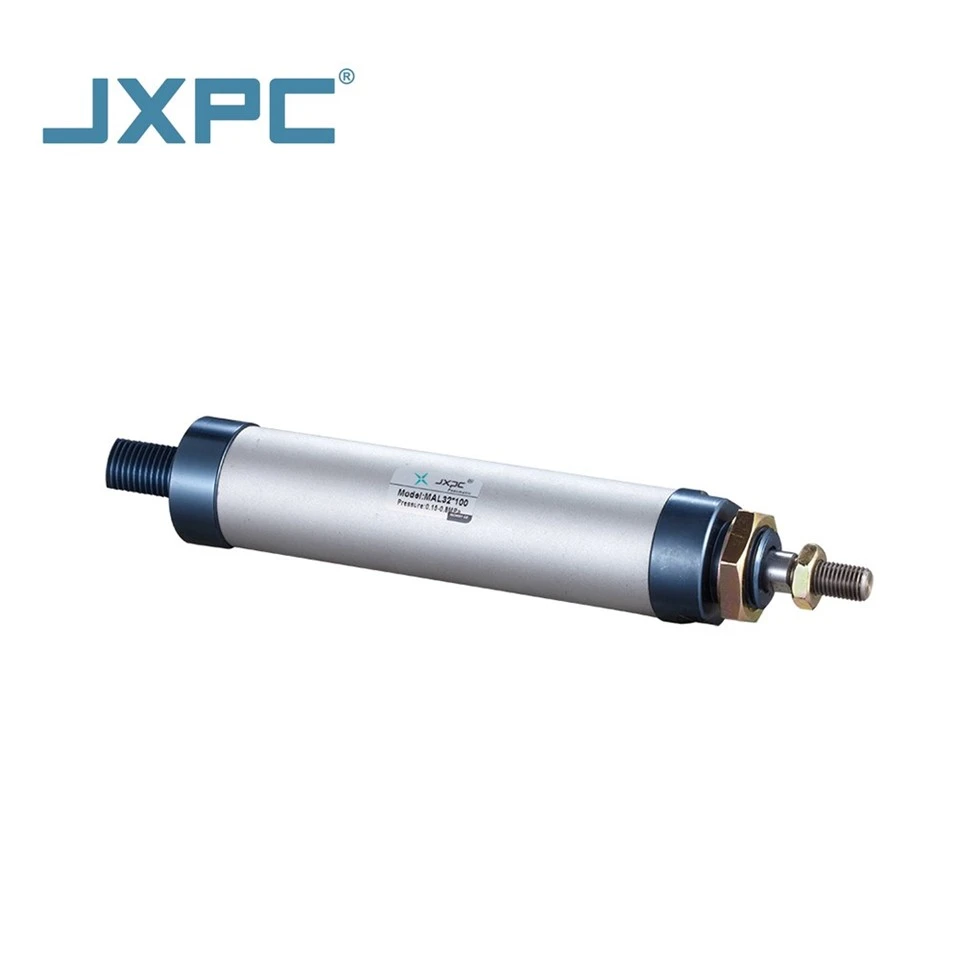

1. Принцип рада
Алуминијумски цилиндар мал серије је пнеуматски покретач са компримованим ваздухом као извор напајања. Кроз покрет клипа у цилиндру алуминијумског легура, енергија притиска ваздуха претворена је у механичку енергију за покретање спољног оптерећења у потпуну линеарну кретање. Његов принцип рада је следећи:
·Унос и гурање: компримовани ваздух улази наизменично кроз цилиндар кроз контролу соленоидног вентила да притисне клипни штап да се прошири или повлачи.
·Конверзија енергије: Притисак ваздуха делује на површини клипа да би се створило потисак, а потисак је пропорционалан радном притиску и подручју клипа.
·Механизам пуфера: Када се клип приближи крају можданог удара, кинетичка енергија апсорбује пуфер за јастучић (апсорпција физичке ударце) или ваздушним пуфером (Аир Флотлинг Троттлинг) да би се смањио утицај и бука.
2 Карактеристике
·Лаган дизајн
Цилиндар је направљен од АДЦ12 алуминијумске легуре и клипне шипке је направљено од 45 # карбонски челик, који је погодан за велике и високофреквентне апликације.
·Перформансе велике брзине
Распон брзине је 50 ~ 800 мм / с, који задовољава потребе брзог кретања путем брзог узрачања, а дизајн пуфера осигурава несметано деловање.
·Механизам пуфера:
Пуферирање пад: Физичке гумене јастучиће се користе за апсорпцију утицаја на крају клипа, са једноставном структуром и једноставним одржавањем.
Ваздухопловство: Користећи подесиве рупе за ваздух да формира обрнути притисак да би се постигло без глатког кочења без проблема, погодно за сцене велике брзине.
·Адаптација широког притиска
Радни притисак 1 ~ 10бар, узимајући у обзир уштеду енергије ниског притиска и високог притиска и високих захтева за потискивање.
3. Примена ПРЕДНОСТИ
·Висока ефикасност и уштеда енергије: Дизајн ниског трења смањује потрошњу енергије, брзину брзе реакције, погодно за високофреквентни рад аутоматизованих монтажних линија.
·Флексибилна инсталација: Обезбедите разне методе инсталације (тип прирубнице, тип трунције, тип стопала), погодно за сложене механичке структуре.
·Једноставно одржавање: модуларни дизајн, одвојиви цилиндар, погодан за брзу замену заптивача и додатака, смањујући време застоја.
·Висока економичност алуминијумски алуминијумски материјал смањује трошкове превоза и прераде, а дуготрајни дизајн смањује фреквенцију замене.
4. Типични сценарији апликације
Индустријска аутоматизација; робота хватање и позиционирање; Скупштинска линија РАДНИЦЕ ПУСХ; механизам за храњење машина; паковање и логистика; уређај за прешање картонских машина за бртвљење; Сортирање управљачке контроле система; производња аутомобила; заваривање робота помагала позиционирање; Отварање врата и завршна контрола врата; Отварање и затварање опреме за пуњење и затварање (потребна је маст за храну).
5. Водич за инсталацију
·Смер уградње
Вертикална или хоризонтална инсталација је пожељно да избегне нагиб и изазивање ексцентричног трошења клипног штапа.
Осигурајте да је оси цилиндра у складу са правцем покрета оптерећења да би се смањила бочна сила.
·Ваздушна веза
Користите брзи прикључни конектори или навојне везе, а интерфејс мора бити запечаћен и препоручује се пропуштање на нитима).
Инсталирајте вентил за смањење притиска филтра на предњи крај извора ваздуха како бисте осигурали да је притисак ваздуха стабилан у опсегу од 1 ~ 10 бара.
·Подешавање пуфера
Крај цилиндра за ваздушни пуфер опремљен је вијком за подешавање, који контролише проток издувних гасова ротирањем (у смеру казаљке на сату да повећате силе пуфера).
·Уклапање оптерећења

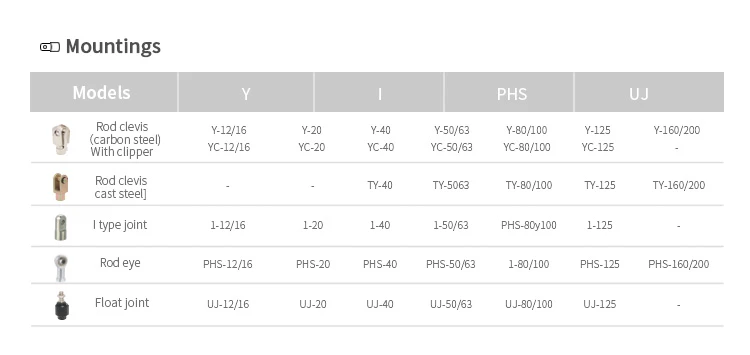

Препоручује се употреба плутајућих зглоба на крају клипне шипке да надокнади грешке у инсталацији.
У сценарији велике брзине, инерција оптерећења треба израчунати како би се избегло прекорачење дозвољене кинетичке енергије цилиндра.
6 Упутство за употребу и одржавање
·Спецификације рада
It is strictly forbidden to operate under overpressure (>10бар) или под притиском (<1bar) to prevent damage to the seal.
Препоручује се прилагођавање контроле брзине кроз вентил за гас да бисте избегли нагли шок.
·Подешавање пуфера
Постепено повећавајте брзину током почетног пуштања и истовремено фино подесите пуфер вентил док не нестане звук удара.
·Редовно одржавање
Редовно проверите да ли је површина клипне шипке огребана и очистите прстен за прашину.
Редовно додајте маст.
·Захтеви за заштиту животне средине
Радна температура: -5 Дипломира ~ +70 степен, избегавајте високу температуру која изазива старење печата.
Забрањено је да се користи директно у јаку киселину, јаку алкалну или проводљиву прашину.
·Руковање грешкама
Споро акција: Проверите да ли је притисак извора ваздуха недовољан или је цевовод блокиран.
Пропуштање: Замените оштећену бртву или затегните делове који повезују.
Мал алуминијумски цилиндри су лагани, отпорни на корозију и веома реагирани, у комбинацији са флексибилним конфигурацијама пуфера, чинећи их ефикасним и поузданим решењем за аутоматизацију. Тачна инсталација и редовно одржавање може значајно побољшати укупне перформансе опреме и смањити трошкове целог животног циклуса.

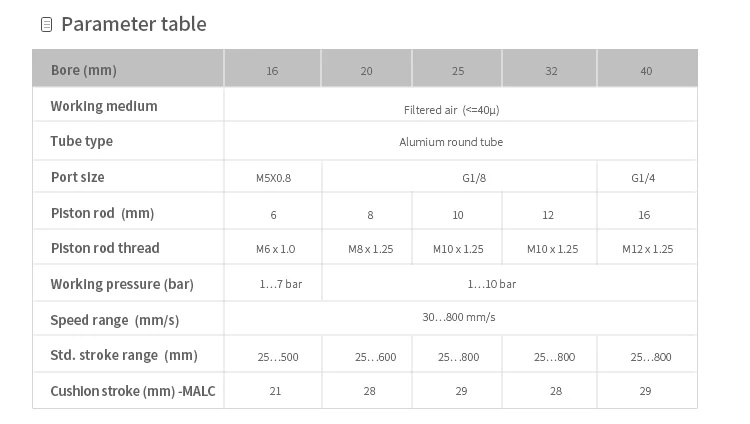

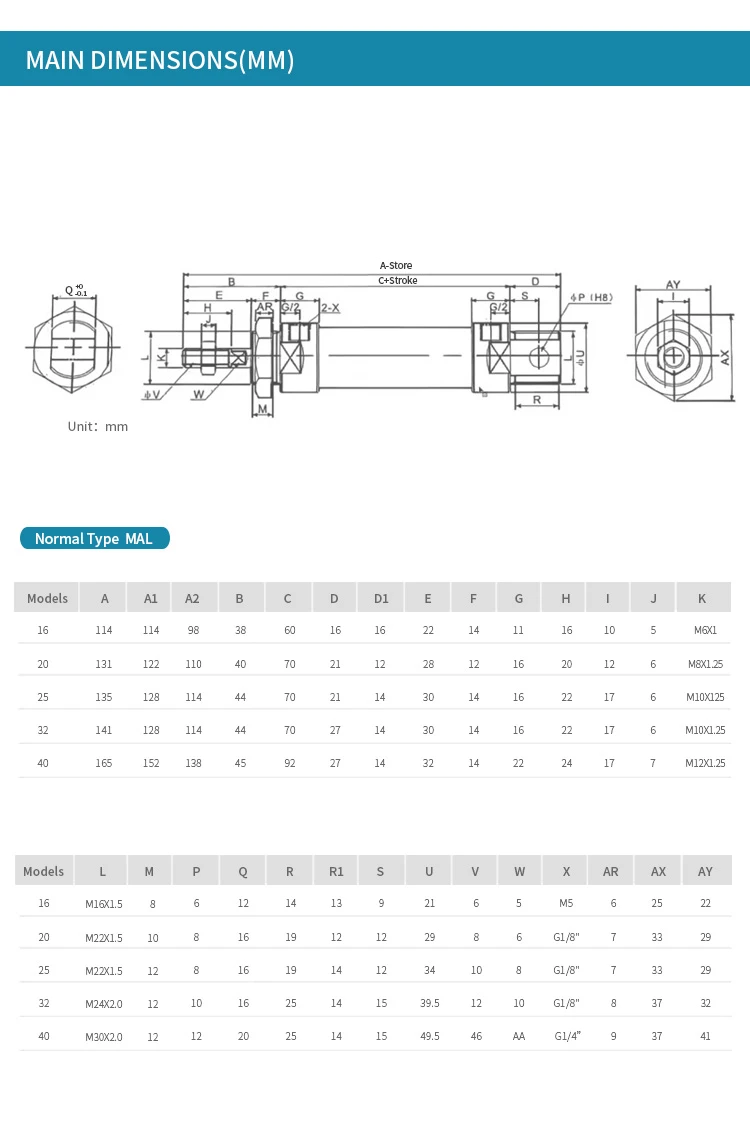

7.Спецификација:
| БОО (мм) | 16 | 20 | 25 | 32 | 40 |
| Радни медиј | Филтрирани ваздух (<=40μ) | ||||
| Тип цеви | Алумиум Округла цев | ||||
| Величина порта | M5X0.8 | G1/8 | G1/4 | ||
| Клип штап Φ (мм) | 6 | 8 | 10 | 12 | 16 |
| Клипна кољака | M6 x 1.0 | M8 x 1.25 | M10 x 1.25 | M10 x 1.25 | M12 x 1.25 |
| Радни притисак (бар) | 1 ... 7 бара | 1 ... 10 бара | |||
| Распон брзине (мм / с) | 30 ... 800 мм / с | ||||
| Стд. Распон удараца (мм) | 25…500 | 25…600 | 25…800 | 25…800 | 25…800 |
| Строкс јастука (мм) -Малц | 21 | 28 | 29 | 28 | 29 |
